您當前的位置：首頁 > 產品展示 > 消防高溫排煙風機系列 > HTF系列消防高溫排煙軸流風機

	HTF型軸流式排煙風機
	機號：4#-15# 風量：2300-93800m3/h 全壓：102-819Pa
	特點：軸流輪轂式葉輪、采用高溫電機,電機全封閉內置,設有專門的電機冷卻系統效率高、噪聲低、結構合理、體積小、安裝方便。
	應用：高層建筑、烘房、地下車庫、地鐵、隧道等消防排煙及送排通風,雙速風機低速用于平時通排風、高速時為消防排煙

HTF-Ⅰ(Ⅱ)型(單、雙速) 性能參數

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率(kW)	雙速功率(kW)	噪聲 dB(A)	重量 (Kg)
4	2900	6500 5200 4600	410 490 520	1.5	1.9/0.4	77	76
4	1450	3250 2600 2300	102 122 130	0.55	1.9/0.4	73	69
4.5	2900	7900 5800 5000	510 590 670	2.2	2.5/0.65	78	88
4.5	1450	3950 2900 2500	127 147 167	0.75	2.5/0.65	74	80
5	2900	9824 8861 6817	510 610 752	3	3.1/0.8	80	110
5	1450	4912 4431 3410	127 153 188	1.1	3.1/0.8	75	96
5.5	2900	15200 12000 10900	398 592 621	4	4.4/1.1	86	135
5.5	1450	7600 6000 5450	100 148 155	1.5	4.4/1.1	75	115
6	2900	16090 15102 13197	510 610 760	5.5	5.9/1.4	86	164
6	1450	8045 7551 6599	127 153 190	1.5	5.9/1.4	75	130
6.5	1450	21500 18000 15300	425 620 680	5.5	6.7/2.2	88	180
6.5	960	14235 11918 10130	187 272 298	2.2	6.7/2.2	80	165
7	1450	24380 22439 18908	610 655 728	7.5	9.5/3.1	88	208
7	960	16141 14865 12518	267 287 319	3	9.5/3.1	80	189

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率(kW)	雙速功率(kW)	噪聲 dB(A)	重量 (Kg)
8	1450	31421 29172 26012	600 661 723	7.5	9.5/3.1	89	230
8	960	20800 19314 17222	263 290 317	3	9.5/3.1	80	211
9	1450	33510 32297 27513	562 668 840	11	12/4	90	284
9	960	22186 21383 18216	246 293 368	4	12/4	81	230
10	1450	45679 40000 35000	630 690 770	11	12/4	88	310
10	960	30255 26483 24019	276 302 338	5.5	12/4	80	265
11	1450	51552 50128 48500	580 647 690	15	15.5/5.1	92	380
11	960	35664 37596 36375	326 364 387	5.5	15.5/5.1	83	335
12	960	62763 59300 55651	624 680 740	18.5	17/8.5	93	480
12	720	47072 44475 43311	351 383 416	11	17/8.5	83	430
13	960	74708 65370 56031	600 710 807	18.5	17/8.5	94	520
13	720	56031 49027 42023	338 399 454	11	17/8.5	/84	470
15	960	93800 86115 76041	623 710 819	22	22/11	95	650
15	720	70350 64586 57031	350 410 461	11	22/11	85	585

注：雙速風機重量參考同號中高速風機的重量。

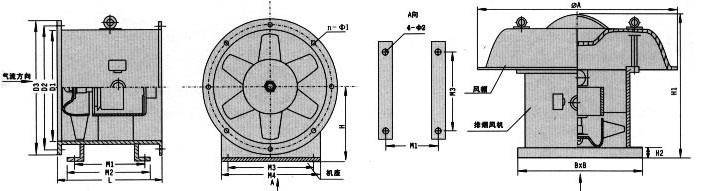

HTF型風機外尺寸表(單位:mm)

機號	D1	D2	D3	M1	M2	M3	M4	L(Ⅰ型)	L(Ⅱ型)	n-Φ1	4-Φ2	H	H1	ΦA	B	B2
4	410	440	470	340	380	200	300	580	600	8-8.5	Φ12.5	70	1040	890	600	60
4.5	460	490	520	350	390	250	350	600	640	8-8.5	Φ12.5	300	1060	890	650	60
5	510	550	580	380	420	300	400	650	650	8-8.5	Φ12.5	320	1120	1000	700	60
5.5	560	600	630	470	510	400	500	680	680	10-10.5	Φ12.5	350	1150	1000	750	60
6	610	650	690	540	580	400	500	700	700	10-10.5	Φ14.5	380	1170	1000	800	60
6.5	660	700	740	570	610	400	500	800	800	10-10.5	Φ14.5	410	1270	1220	850	80
7	710	750	790	570	610	500	600	800	870	10-10.5	Φ14.5	430	1270	1220	950	80
8	810	850	890	570	610	500	600	800	870	12-12.5	Φ14.5	490	1310	1340	1050	80
9	910	950	990	580	640	600	700	860	900	12-12.5	Φ16.5	560	1370	1650	1150	80
10	1010	1050	1090	580	640	600	700	860	900	12-12.5	Φ16.5	610	1530	1650	1250	80
11	1110	1160	1210	580	640	700	800	900	960	14-12.5	Φ16.5	660	1590	1800	1400	100
12	1210	1360	1310	730	800	800	900	1200	1200	14-12.5	Φ16.5	730	1650	1800	1500	100
13	1310	1360	1410	730	800	900	1000	1200	1200	16-12.5	Φ18.5	760	1650	1800	1600	100
15	1510	1560	1610	730	800	1040	1200	1200	1200	18-12.5	Φ18.5	860	1650	2500	1800	100

注：1、屋頂式風機基礎高度應≥ 250mm。
2、風機出廠時法蘭一般不打孔，n-Φ1僅供參考，若要打孔請用戶在訂貨時說明。

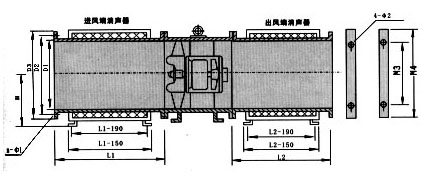

HTF型風機配帶消聲器外形尺寸表［配帶圖示消聲器后風機可降噪約8-20dB(A)］

注：D1、D2D、3、H、M3、M4、n-Φ1、4-Φ2參加風機外形尺寸表

單位：mm

機號	進風端消聲器L1	出風端消聲器L2
3.5-6.5	500、700、1000	500、700、1000
7-10	750、1000、1250	750、1000、1250
11-15	1000、1250、1500	1000、1250、1500

注：消聲器長度可根據用戶要求及消聲量選取，除表中規定尺寸外，也可選擇所需尺寸。
